-Drag Link- |
|
|
|
純正のドラッグリンクを補強しました。 |
|
|
|

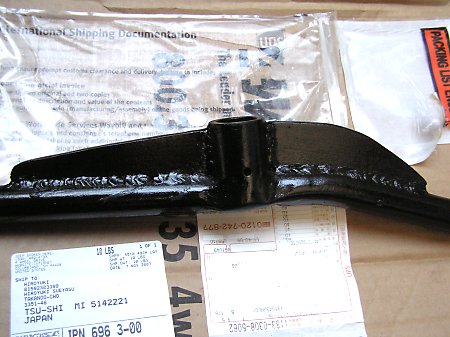

横から見るとこういう感じです。 |
| ドラッグリンクの元々曲がっている部分を補強しました。 |
| 元々曲がっている形状のために、横方向に大きな負荷がかかるとここから曲がってしまうのを防止する目的です。 |
| 本当は9.0mm厚の鉄板でリブを作りたかったのですが、分厚いしこういう形状に切り抜くのが大変なのが分かっているので、挫けて6.0mm厚にしました。リブ遣いなので6.0mmでも大丈夫とは思うのですが・・・。 |
| ドラッグリンクはもう1本持っているので、時間があれば9.0mm厚でやってみようと思います。 |

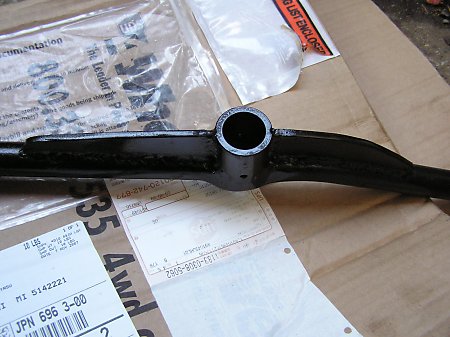

| よく見ると、パイプ状のものの側面に割ピン用の穴を空けています。 |
| タイロッドエンドの割ピンの穴を、この穴へ合わせて装着し割ピンかワイヤーロックでナットの緩み止めとする予定です。 |
| この中央のパイプ状のものは無垢棒からの加工品で、内径はロッドエンドの取り付けナットを締めたり緩めたりする19mmのソケットがちょうど入る寸法にしていますし、外径と長さはロッドエンド自体を外すときのロッドエンドプラーが普通に使える寸法に設定しました。 |
|

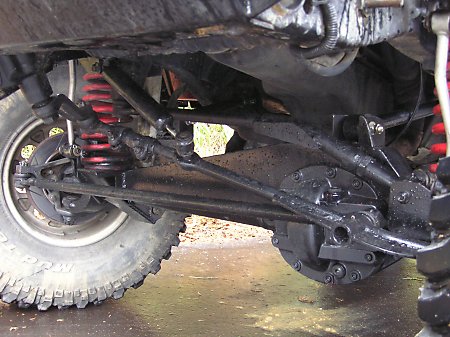

トラス補強したDana30へ換装する時にドラッグ゜リンクも交換しました。2008.01.07撮影
|
|
仕様の変更があった場合には追加更新します |
